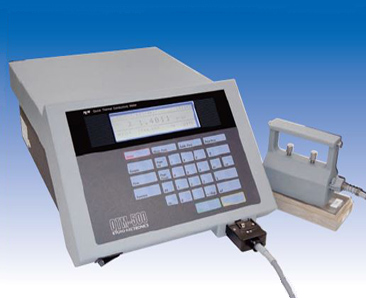

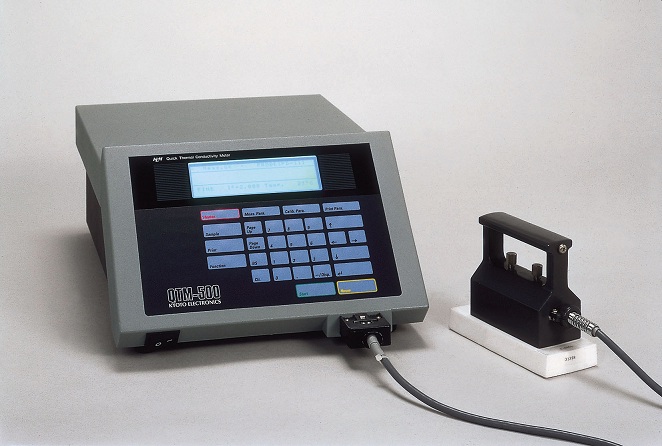

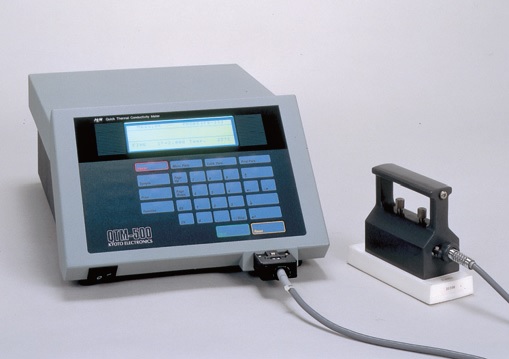

热线法快速热导仪/导热仪 QTM-500
分类: 导热仪_热导仪  发布时间: 2016-03-04 11:30
京都电子(KEM)-快速热导仪QTM-500,可快速和简便测定样品的导热系数。适用于新材料的开发和质量管理。传感器置于温度稳定的样品表面,按下开始键,只需60秒快速显示测量结果。依据您的需求选择传感器,可以测量不同类型的样品。 导热系数: 单位时间内在单位温度梯度下沿热流方向通过材料单位面积传递的热量。单位为瓦每米开尔文[W/(m•K)] 。 用沿试样长度方向埋设在试样中的线状电导体(热线)进行局部加热,热线载有已知恒定功率的电流,即在时间上和试样长度方向上功率不变。从热线的功率和接通电流加热后已知两个时间间隔的温度可以计算导热系数,此温升与时间的函数就是被测试样的导热系数。

热线法快速热导仪/导热仪 QTM-500

热线法快速热导仪/导热仪 QTM-500 主要特点:


1. 快速并容易测量各种类型试样的热导率(导热系数)。
2. 依据试样和测量温度的种类,可选择适当的传感器(探头)。
3. 液晶显示器,测量中能直接观测升温曲线。
4. 升温曲线采用时间对数显示,可确认测量值的线性值。
5. 自动判断试样适当的加热电流値(仅适用PD-11)。
6. 自动判断试样温度稳定后,进行测量。
7. 可测量薄膜或纸状样品(需另购选件品)。

热线法快速热导仪/导热仪 QTM-500 技术参数:

型号与名称: QTM-500 快速热导仪/导热仪。
测试方式: 热线法(热丝法)。
测试范围: 0.023~12W/mk。
准确度: 误差值在 ±5%以内。
重复性: 误差值在 ±3%以内。
温度: -10~200°C。
测量时间: 标准约60秒,样品必须在稳态下。
传感器: PD-11盒式探头,加热线和铬-铝热电偶。
显示屏: 30字7行液晶显示器。
显示内容: 热导率(导热系数): 0.XXX~XXX.X W/mk,温度: -100~1000°C,测量信息。
最小试样需求: 约100(长)×50(宽)×20(厚)mm或以上。
外部输出: 2个频道RS-232C,1个频道热电偶电力。
使用环境: 温度: 5~35°C,湿度: 低于85%RH。
电源: AC100~240V,50/60Hz。
功率: 60W。
尺寸: 主机: 300(长)×475(宽)×175(高)mm,盒式探头: 100(长)×50(宽)×100(高)mm。
重量: 9kg。
附件: PD-11盒式探头,探头系数表,电源线和地线,保险丝,石英参考样,硅胶参考样,聚乙烯参考样,冷却板,刷子和操作说明书。

选件: PD-13绝缘防湿探头,PD-NO针状探头,PD-31热线法探头,QTM-PA1粉状物测量容器,IDP-100打印机,SOFT-QTM薄片测量软件,SOFT-CAP数据收集软件。
